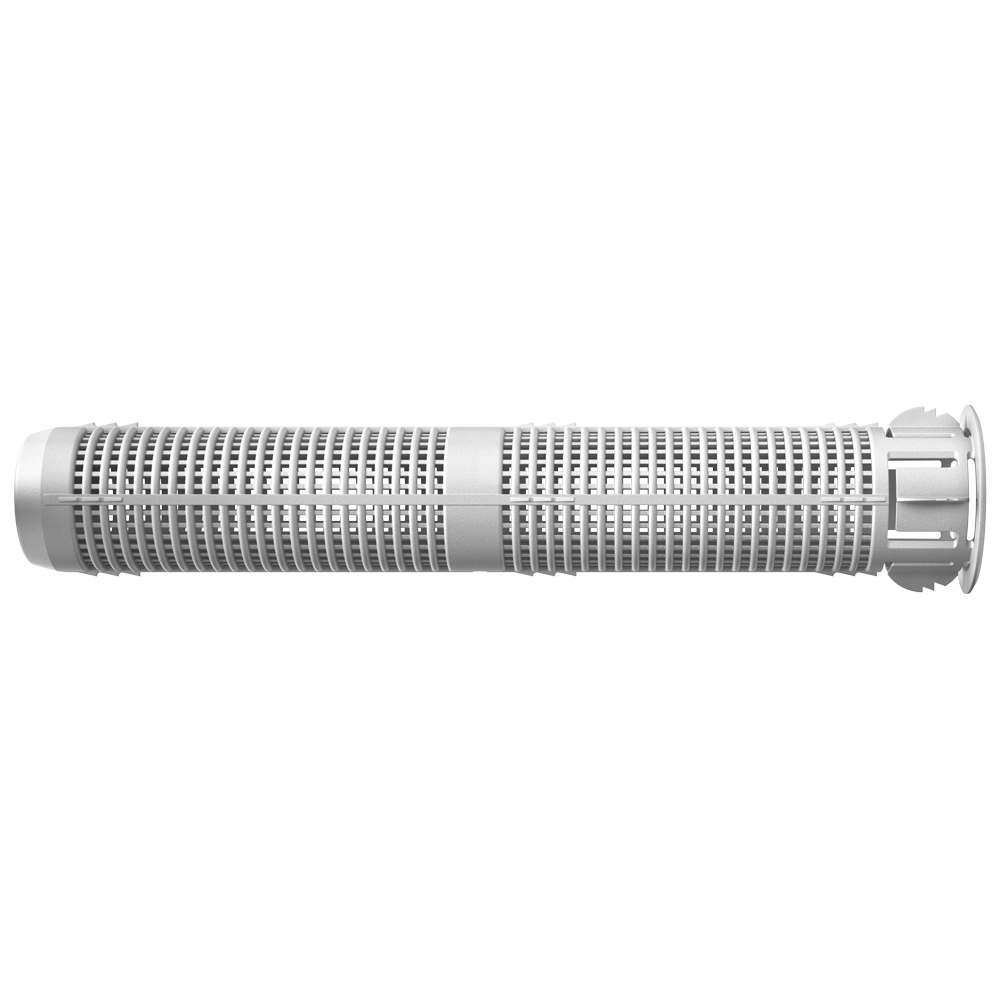

Fischer Injeksjonshylse Plast FIS H 16 x 85 K 41902 50 stk
Spesielle egenskaper
Det allsidige festesystemet med injeksjonshylser for perforert murverk. fischer Injeksjonshylse FIS HK plast er den ideelle systemkomponenten for bruk med fischer Injeksjonsmørtel i perforert murverk. For å gjøre dette settes injeksjonshylsen inn i borehullet og fylles med mørtel fra bunnen av hylsen. Når ankerstangen eller det innvendige gjengede slagankeret settes inn, presses mørtelen gjennom gitterstrukturen og fester seg tett til den perforerte mursteinen. Dette overfører lasten til byggematerialet. Ved hjelp av injeksjonshylsen kan man også bygge bro over ikke-bærende lag.
Fordeler
- Rutenettstrukturen til FIS HK injeksjonshylsen er tilpasset FIS V injeksjonsmørtel og sikrer økonomisk mørtelforbruk med optimal forbindelse av mørtelen til borehullveggene.
- Sentreringsvingene justerer festeelementet ideelt i injeksjonshylsen og tillater bruk av forskjellige gjengestangdiametre.
- Mottakler holder injeksjonshylsen fast i borehullet, og muliggjør dermed problemfri montering over hodet.
- Geometrien til ankerhylsene muliggjør bro over ikke-bærende lag for enkel og grei montering. Ta hensyn til godkjenningene til den aktuelle injeksjonsmørtelen.
Karakteristiske egenskaper
- Rutenettstruktur reduserer mørtelforbruket.
- Injeksjonshylsene muliggjør en optimalt tilpasset forbindelse i perforert murstein.
- Sentreringsvingene fester ankerstenger med forskjellige diametre. Dette reduserer kompleksitet og lagerstyring.
- Motfarge: Ved montering over hodet faller ikke disse ut av borehullet.
- ETA-godkjenning.
Bruksområder
- Ankere i perforert murverk med injeksjonsmørtel FIS V.
Byggematerialer
- Godkjent for: Perforert murstein, Hul lettbetongblokk, Hulbetongblokk, Perforert kalksandstein, Massiv kalksandstein, Massiv murstein
- Også egnet for: Perforert pimpstein NoHoBo-gulv Massiv pimpstein og andre solide byggematerialer
- Detaljene (byggematerialer, belastninger osv.) i den tilgjengelige godkjenningen gjelder.
Godkjenning
- ETA-10/0383 ETA-10/0383 ETA-15/0263 DoP nr. 0026 DoP nr. 0126 DoP Nr. 0756-CPD-0361
Installasjon
- Avhengig av bruksområdet kan FIS HK injeksjonshylse brukes med injeksjonsmørtlene FIS V, FIS V HIGH SPEED og FIS V LOW SPEED. FIS P kan brukes uten godkjenning.
- I kombinasjon med injeksjonshylser og gjengestenger FIS A eller innvendige gjengede slagankere FIS E, er systemet egnet for gjennomgående montering.
- For å gjøre dette settes injeksjonshylsen inn i borehullet og fylles med injeksjonsmørtel fra bunnen av injeksjonshylsen.
- Ved innskruing av festeelementet presses mørtelen gjennom gitterstrukturen til injeksjonshylsen og fester seg tett til forankringssubstratet. Lasten fordeles passende over hele overflaten.
Tekniske data
- Godkjenning
- Borhulldiameter d0 16 [mm]
- Min. borehullsdybde h1 95 [mm]
- Min. forankringsdybde hef 85 [mm]
- Passer for FIS A M8-M10, FIS E M6-M8
- Mørtelmengde pr. hylse 12 [skalainndelinger]
Standard levering
- 50 stk/>
